防水堵漏
聯系我們
24小時服務熱線：
158-5106-6698
公司電話：0515-88404040
公司傳真：0515-88410418
客服QQ：348083717
郵箱：348083717@qq.com
地址：鹽城市城南新區新都街道中南世紀城一期2B2-414--417室
地下室后澆帶堵漏
地下室后澆帶堵漏原因及處理隨著城市化進程的加快，城市建設的地下室越來越大，越來越深，這是城市建筑大型化、高層化以及充分利用地下空間帶來的結果。然而地下室屬于隱蔽工程，如果在今后使用過程中出現漏水現象，后果將不堪設想，因而地下室的防水工程就顯得尤為重要和突出。地下室底板特別是后澆帶位置是滲漏的高發區，做好其處理尤為要點。在此，筆者簡要談談地下室后澆帶防水滲漏處理的有關內容和要求?！?/span>
一、后澆帶滲漏的原因
（一）設計原因
1、對地下室防水工程重要性認識不足。當前大型建筑地下都附建有大型地下室，有一層甚至多層，采用平戰結合設計，平常做停車庫或商場超市使用。設計時，設計人員認為局部滲漏對結構和使用影響不大，沒有對所建工程的地下水環境進行分析，在設計中對防水工程不按等級要求處理，缺乏有效的防水方案，造成后澆帶滲漏。
2、工程水文地質資料把握不全或不準。未按規范要求進行鉆探或鉆探數量少，參照以往的地質資料來推斷所建地下工程的地質情況，造成防水設計方案失誤?！?/span>
3、結構與防水設計處理不當。由于工程結構復雜，未與防水很好地結合，后澆帶位置不利于防水；防水與管道線路未很好配合，細部結構不當，造成地下水沿管道位置滲入，從而出現后澆帶滲漏?！?/span>
（二）施工原因
1、施工質量不良。在后澆帶的施工過程中，底板未滿足規定時間而匆匆進行后澆帶施工；底板側面未清理干凈，未進行鑿毛，或有雜物，使后澆帶與底板粘結不好，造成滲漏；在后澆帶施工過程中，隨意加大水灰比；澆搗不密實或震搗過久，表面浮漿過厚或漏搗造成蜂窩；混凝土養護時間不足，表面干燥，驟冷驟熱，較易引起裂縫而滲漏?！?/span>
2、建筑材料質量不符合要求。采用的水泥強度雖然很高，但穩定性差，凝固后容易產生裂縫；采用的料石受***震裂，產生裂縫，強度降低，地下水較易從料石的裂縫中滲入；采用的遇水膨脹止水條等材料質量不符合要求，安裝不到位等?！?/span>
二、后澆帶滲漏分類和檢查方法
（一）滲漏分類
1、慢滲：滲水現象不明顯，用毛刷將滲漏處擦干，不能立即發現漏水，經3～5分鐘后，方有濕痕，再隔一小段時間開始有小片集水。
2、快滲：滲水比慢滲明顯，用毛刷或干布擦后立即出現濕痕，而且很快產生集水，順著墻面或由高處向低處流動。滲水量在30～60毫升/分鐘。
3、急流：漏水現象明顯。形成一股水流，漏水量在60毫升/分鐘?！?/span>
4、高壓急流：在滲水處有水柱噴出。
（二）滲漏檢查方法
1、宏觀找漏：通過肉眼觀察，直接找出滲漏點。這個方法適用在漏水集中而嚴重的地段，必要時可以用鋼針鑿除松動部位，找出真實漏水處。
2、毛刷找漏，當用肉眼不能分辨漏水孔位置時，可用毛刷找漏。找漏時，先甩掉毛刷上的浮水，沾吸襯表面上的水珠，在漏水處很快會出現亮光，即為滲漏部位?！?/span>
3、撤水泥粉找漏：在大面積慢滲地段，日滲水量較小，用毛刷找漏無效時，可擦干浮水，在慢滲范圍的表面撒上一層水泥粉，當干水泥面上呈現潮濕處，即為滲漏位置?！?/span>
4、膠漿找漏：如果用以上幾種方法無法找出滲漏位置時，可采用膠漿找漏。找漏時，可在基層上抹一層水泥漿，當發現膠漿表面出現水珠，即為滲漏部位。有時在水泥漿上均勻撒一層干水泥粉，如短時間出現濕點，即為滲漏水位置?！?/span>
5、鑿槽找漏：當防水工程的轉角部位有滲漏時，即要順水路尋找水源，有時必須在結構上鑿槽，才能發現漏水孔?！?br />

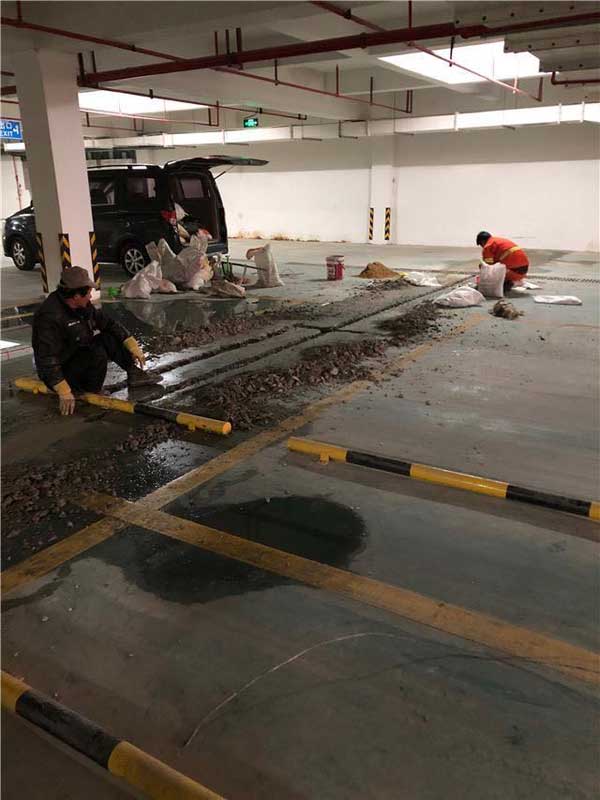

三、后澆帶滲漏處理方法

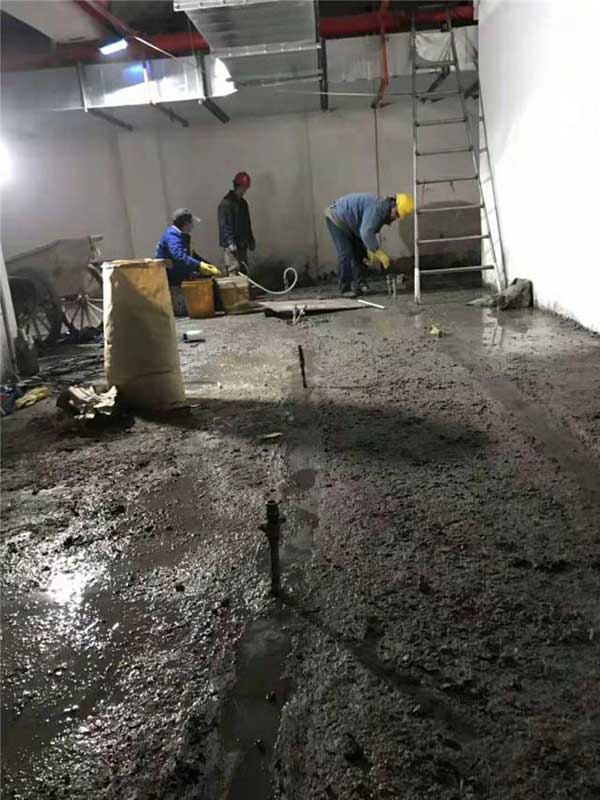

1、若是底板后澆帶接縫處混凝土不密實或裂縫所引起的滲透，可將接縫上面用環氧樹脂粘合劑分段封口，然后用高壓泵從一端向縫內注入水溶性聚氨脂堵漏劑（或其他水溶性堵漏劑或環氧灌縫裝液），注入量則視另一端冒裝液為止。該產品遇水能自行乳化聚合反應成固體。固化后遇水能繼續膨脹，起到止水堵漏作用?！?/span>

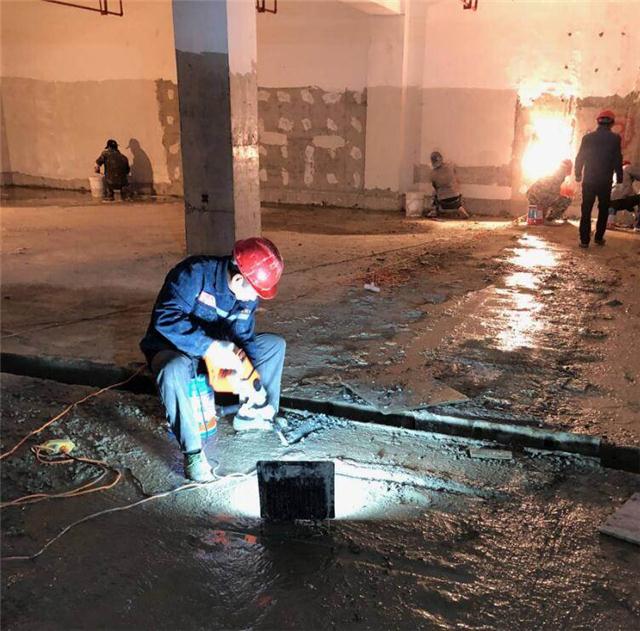

2、對零星點處的滲水可采用電錘鉆孔內填防水劑來達到堵漏防滲效果。具體方法：在滲水部位用電錘鉆一個或幾個孔徑為25毫米孔，高層度根據底板厚度而定。孔打好后，將孔清理干凈，用水潤濕，然后將粉狀防水劑（如堵漏靈）與水接1∶8左右的比例拌和，塞進孔中，用鋼筋搗密實，也能達到堵漏效果。
地下室后澆帶堵漏聯系方式：
薛工：158-5106-6698、185-5154-0999
聲明：本網站發布的內容(圖片、視頻和文字)以原創、轉載和分享網絡內容為主，如果涉及侵權請盡快告知，我們將會在第一時間刪除。文章觀點不代表本網站立場，如需處理請聯系客服。電話：158-5106-6698，185-5154-0999；郵箱：348083717@qq.com。
